Die Spielfläche montieren
Nachfolgend ein paar Fotos die ich während der Montage der Spielfläche fotografiert habe.
Die zweite Spielfläche von unten vor der Bestückung
Die Spielfläche im Montagerahmen
Die Spielfläche nach der Bestückung. Die Kabelbäume hatte ich schon in einem vorherigen Kapitel gezeigt, wie diese abgebunden worden sind.
Die komplette Spielfläche mit Elektronik. Diese ist unterhalb der Spielfläche montiert, damit genug Platz im Kopf für den Bildschirmr ist.
Hier diente als Alternative zum Millisoft Pinterface jetzt ein modifiziertes Williams System.

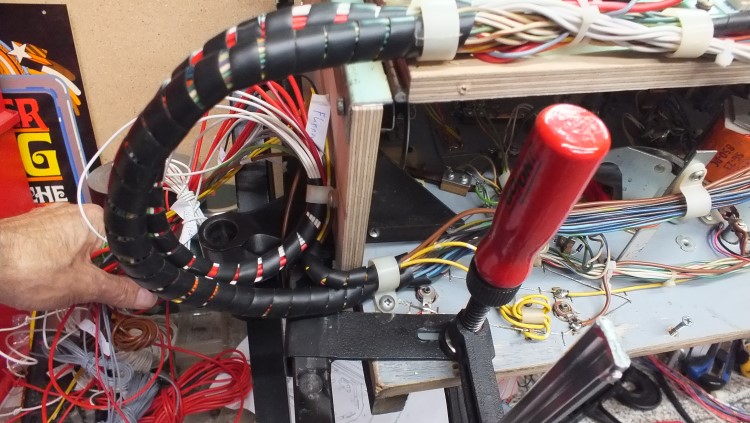

Die Elektronikplatinen sind klappbar, damit man überall unterhalb der Spielfläche an die einzelnen Baugruppen herankommt. Hier auf dem Foto zu sehen das Scharnier nebst Kabelübergänge. Weiterhin sind noch lose Kabel links im Bild zu sehen, welche im Gehäuse bis hin zur Kassentür verbaut werden.
Die Platinen mit LED´s für die gesteuerten Lampen
Ein Interface für die Videoansteuerung.
Die unbestückte Spielfläche vor dem lackieren.
Montagefoto mit Ansicht Schlagturm für das Symbol "Sonne"
Die linke Targetbank für Mission 2 (ABC-Halbinsel)
Beide Targetbänke
Ansicht des oberen Teils der bestückten Spielfläche mit Spinner.
Die Mission 1 (Produktion)
Ansicht der Spielfläche wärend der Montage
Spielfläche mit alten Plastiken.
Draufsicht wärend Montage der Spielfeldaufbauten.
